geotig1Интерпретационный комплекс GeoTIGG полностью отвечает всем требованиям геологов и геофизиков, включая создание подробной геологической модели, необходимой для моделирования резервуара, программное обеспечение, которое также входит в состав GeoTIGG.
Комплекс программ GeoTIGG является результатом сотрудничества трех компаний:

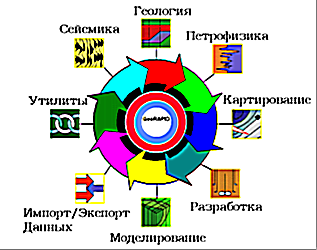

  • Французской компании CGG (Compagnie Générale de Géophysique)geotig2
  • Английской компании TIGRESS
  • Российской компании ГЕОЛИДЕР

 Одним из преимуществ комплекса GeoTIGG является наличие основы современной интегрированной системы управления реляционной базой данных, которая позволяет избежать дублирования полевых данных на разных этапах интерпретации.

Меню GeoTIGG и электронная документация предлагаются на русском и на английском языках.

Методология и последовательность интерпретации наглядно демонстрируют преимущества программного обеспечения GeoTIGG:

Проектная база данных GeoRAPID реализована на основе СУБД Oracle. Сочетание правильно организованной модели данных и широко используемой СУБД обеспечивает высокую степень доступности, целостности и сохранности данных. GeoRAPID постоянно совершенствуется и является на сегодняшний день наиболее емкой моделью данных. GeoRAPID включает в себя несколько тысяч элементов, что охватывает все виды деятельности от сейсморазведки до управления разработкой нефти и газа. Требования при загрузке данных в GeoRAPID заключаются в наличии следующих форматов: SEGY, LIS, BIT, TIF, LAS, Geoshare, OpenWorks, GPS1/3, Z-Map, ISM, EarthVision и Eclipse.

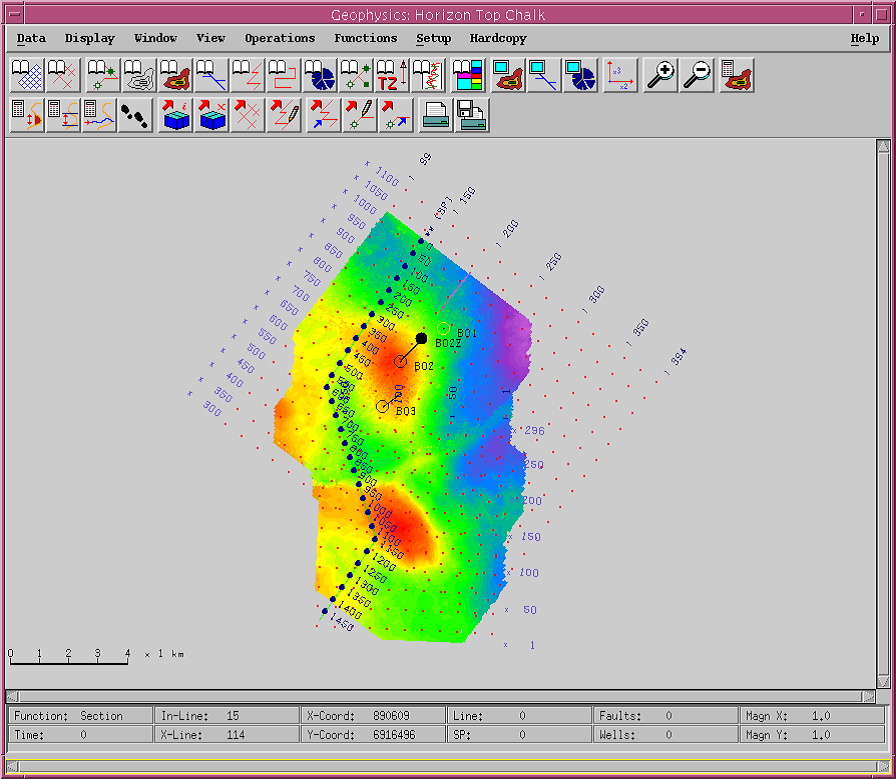

geotig3Модуль сейсмической интерпретации GeoINT предоставляет геофизику полный набор программ для интерпретации 2Д и 3Д сейсмических данных и создание синтетических сейсмограмм для точной привязки данных по скважинам к сейсмическим данным. Эти программы вместе с приложениями Объемное Изображение 3Д сейсмики и Моделирование Скоростей представляют собой интегрированный инструмент интерпретации данных сейсморазведки. Все результаты интерпретации сохраняются в проектной базе данных (GeoRAPID) и могут сразу же быть использованы в других приложениях GeoTIGG, например, в GeoCROSS, GeoQC и GeoCART. Интерпретация сейсмики 2Д базируется на приложениях компании TIGRESS, интерпретация сейсмики 3Д – на приложениях компании CGG.

geotig4

Уникальный пакет 3Д моделирования GeoCaem предназначен для решения широкого диапазона геологических и геофизических задач, предлагающий полное моделирование объекта (Shared Earth Model), начиная от планирования сейсмосъемки, до создания скоростной модели и расчета характеристик резервуара. Благодаря концепции модели Shared Earth Model, GeoCaem обеспечивает быстрое и точное перемещение необходимых данных из времен в глубины и обратно, используя различные методы, включая пересчет через лучевую модель, а также позволяет геофизикам, геологам и инженерам-разработчикам работать с единой моделью. GeoCaem также предоставляет возможность создания скоростной модели (SLT) для миграции сейсмических данных до и после суммирования (PSDM).

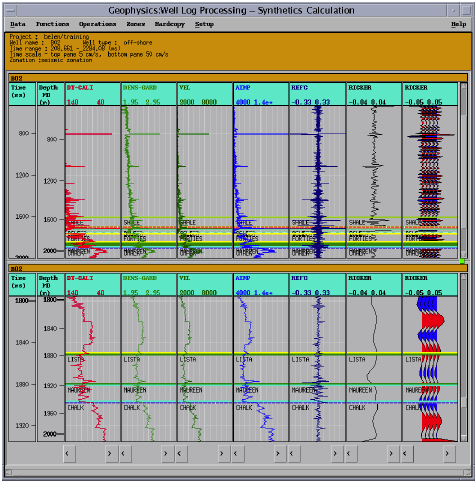

geotig5Синтетические сейсмограммы GeoSYN используются для точной привязки сейсмических атрибутов к геологической модели. Операция получения синтетических сейсмограмм состоит из редактирования сейсмокаротажа, калибровки акустического каротажа за сейсмокаротаж и расчета синтетической сейсмограммы.

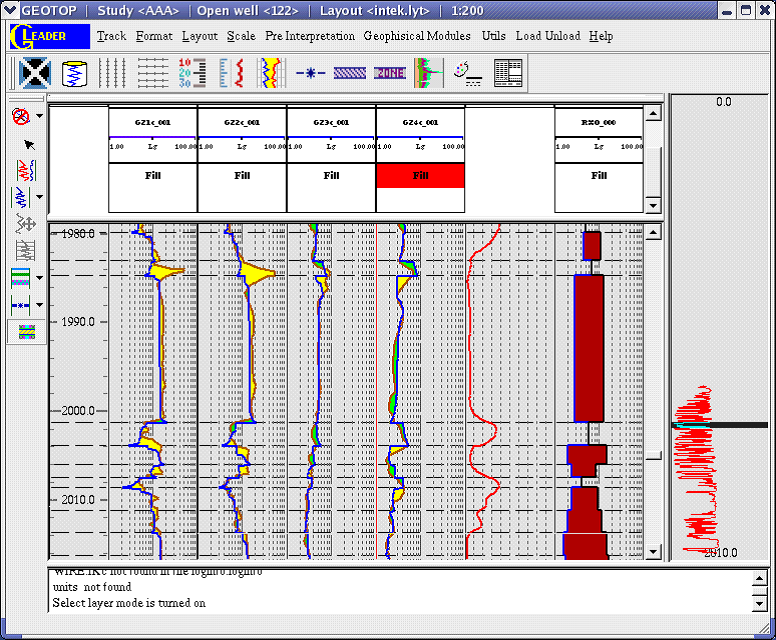

Пакет программ GeoTOP предназначен для обработки и интерпретации геофизических geotig6исследований в стволе скважины, основной задачей которого является получение петрофизических параметров пластов резервуара. Настоящий программный пакет интегрирован с базой данных GeoTIGG. При загрузке данных используются форматы LAS, LIS, ASCII и ZAK, а при выгрузке – LAS или ASCII.

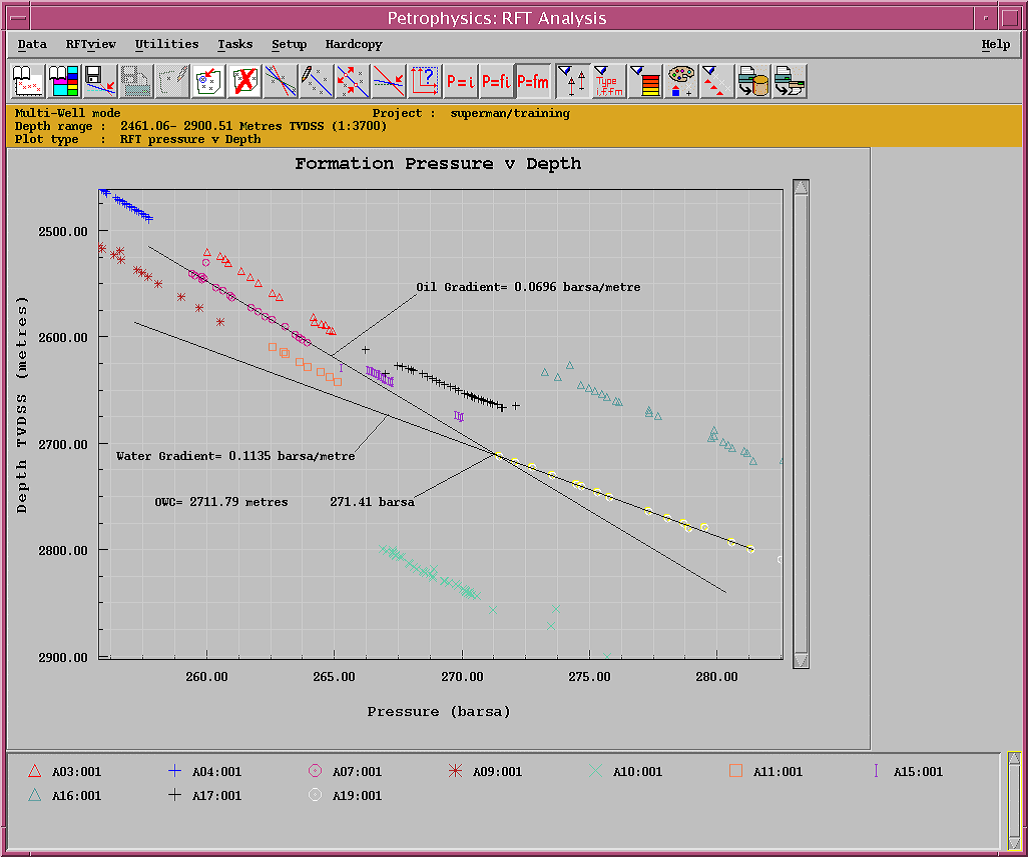

geotig7Приложение GeoMUL представляет собой многоскважинную обработку каротажа. Модуль Петрофизика GeoTIGG позволяет промысловому геофизику анализировать данные ГИС и керна и рассчитывать коллекторские свойства пластов. Модуль предоставляет широкий набор инструментов для первичного редактирования данных каротажа, керна, ввода поправок за скважину и зону проникновения, расчета петрофизических параметров и интерпретации данных ГИС в открытом и обсаженных стволах скважины. При работе в петрофизическом модуле кривым присваиваются различные типы – исходные, увязанные по глубине, с внесенными поправками, интерпретированные и редактированные. Исходные и обработанные данные (кривые) осредняются по зонам (пластам) для дальнейшего построения карт свойств. При обработке петрофизических данных происходит автоматическая запись всех шагов для их проверки и повторной обработки.

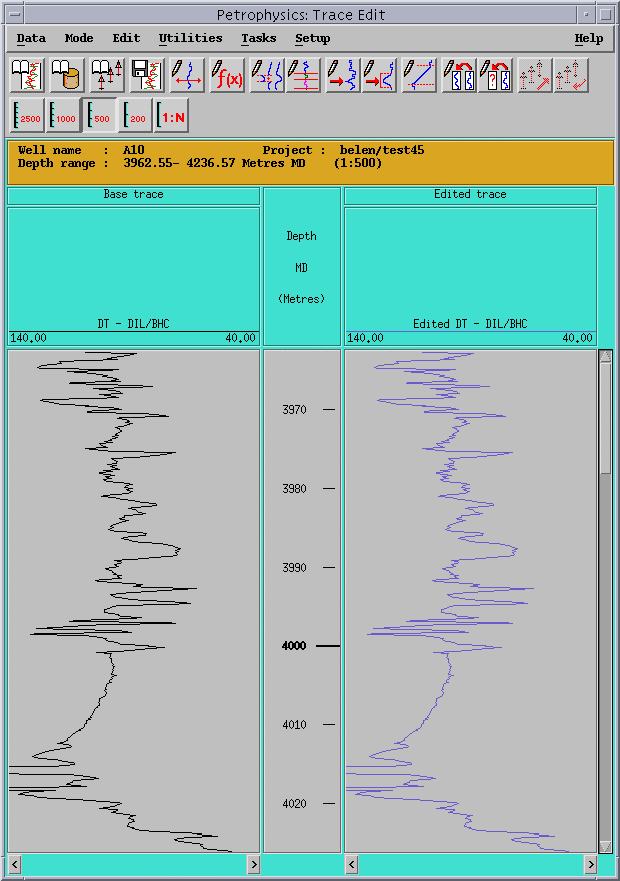

geotig8Модуль GeoMOD предназначен для построения схем корреляции скважин и предоставляет геологу удобные программные средства для сопоставления скважин и разбивки на пласты, а также построения геологических профильных разрезов. Данные интерпретации сейсмических горизонтов, геологических разбивок и карт могут быть интегрированы для уточнения строения залежи в скважинах и межскважинном пространстве. Прямая связь с такими приложениями модуля GeoMUL как Кроссплот, Гистограмма и Кластерный Анализ может использоваться геологом для тонкой фациальной и литологической разбивки на основе данных керна и ГИС. Все результаты геологической интерпретации сохраняются в проектной базе данных и могут сразу же быть использованными в других модулях GeoTIGG.

geotig9

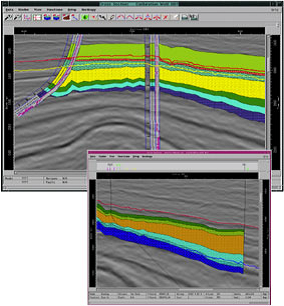

Приложение GeoCROSS
является инструментом для составления геологического профиля и включает в себя возможности приложения GeoINT в комплексе с корреляцией скважин из приложения GeoMUL. Окно GeoCROSS использует для показа и интерпретации как сам геологический профиль, так и любые данные, расположенные по линии профиля или внутри определенного радиуса (данные по скважинам, данные сейсмических трасс, сейсмические горизонты, разломы, пересечения с поверхностями) во временном или глубинном масштабе. Основными особенностями данного приложения являются:



  •  Изображения на профиле данных сейсмики и скважин;
  •  Преобразования временного масштаба в глубинный;
  •  Интерпретация горизонтов и разломов;
  •  Изображение в масштабе глубины при отсутствии данных сейсмики;
  •  Изображение корреляции пластов между скважинами;
  •  Редактирование колонок корреляции;
  •  Связь с приложением GeoMUL;
  •  Изображение построенных поверхностей;
  •  Возможность полномасштабной печати.

Модуль GeoCART предназначен для создания, редактирования и визуализации различных карт. В модуле GeoCART в качестве исходных могут использоваться данные, полученные из модулей GeoMOD, GeoINT, GeoMUL и GeoSIM. Эти данные хранятся в единой базе данных, которая связывает отдельные приложения пакета GeoTIGG. Модуль GeoCART состоит из нескольких приложений. Эти приложения взаимосвязаны и дополняют друг друга, образуя комплексный инструмент решения геологических задач. С помощью модуля GeoCART GeoTIGG геологи и геофизики совместно занимаются построением структурной объемной статической модели месторождения, строят карты коллекторских свойств и подсчитывают запасы нефти и газа. Статическая модель через единую базу данных проекта передается далее для гидродинамического моделирования GeoTIGG.

geotig10GeoQC - самостоятельная программа, использующаяся как для контроля качества исходных и интерпретированных данных (скатеринги и гриды), так и для быстрого картопостроения. Также GeoQC предоставляет возможность проведения математических операций над данными и геостатического анализа (кроссплоты). GeoQC предоставляет возможность одновременной обработки и визуализации большого набора данных. GeoQC - простая и удобная в использовании программа, позволяющая быстро и в то же время качественно проводить расчет гридов при помощи различных методов, в том числе и с учетом разломов или учетом структуры по сейсмическим данным с привязкой на данные по скважинам.

Модуль GeoSIM предоставляет пользователю широкий набор средств моделирования трехфазных систем нелетучей нефти с газоконденсатной опцией, композиционных систем, методов повышения нефтеотдачи, включая тепловые системы, и системы с двойной пористостью. Одно-, двух- и трехмерные модели могут применять как полностью неявный метод, так и метод IMPES. Пользователю предоставляется уникальная возможность использовать интегрированную базу данных для создания и хранения набора гидродинамических моделей, требуемых для проведения исследования. Все исходные данные хранятся в базе данных, поэтому при создании модели отсутствует необходимость подготовки входного файла с ключевыми словами. Архитектура модуля Гидродинамика позволяет использовать его совместно с другими гидродинамическими пакетами. TIGRESS имеет большой опыт создания программ, обеспечивающих связь этого модуля системы GeoTIGG с другими гидродинамическими пакетами, используемыми в отрасли. В их числе Eclipse, Chears, SURE и Falcon MPP. Различные текстовые и графические редакторы предоставляют широкие возможности для ввода и визуализации данных.

GeoPROD является современным и эффективным инструментом, управления работой отдельных скважин и месторождения в целом. Пакет GeoPROD был создан на основе последних достижений в области информационных технологий в результате совместного проекта между TIGRESS и Shell International. Пакет предназначен для анализа, редактирования и визуализации данных добычи, полученных в течение эксплуатации целого месторождения, отдельной скважины, забоя или объекта разработки. Пакет содержит различные средства анализа и прогноза, включая оценку запасов, анализ текущей и накопленной добычи, прогноз добычи, оценку извлекаемых запасов и темпов отбора для различных сценариев разработки, проведение повторных исследований в течение всего жизненного цикла месторождения. GeoPROD является системой типа Клиент / Сервер, работающей в операционных системах UNIX и Windows NT. Пакет полностью интегрирован с базой данных GeoRAPID и другими приложениями GeoTIGG.С помощью пакета GeoPROD эффективно решаются задачи оперативного управления, выявление низкодебитных скважин и скважин, требующих проведения ремонтных мероприятий. Задачи долгосрочного планирования и управления решаются путем выявления на ранней стадии ошибочных стратегий разработки (низкий охват пласта, недостаточная/избыточная закачка и др.). Благодаря простоте обработки больших объемов данных, пакет GeoPROD позволяет повысить эффективность управления, сократить временные затраты на принятие оперативных решений и, в конечном счете, повысить нефтеотдачу.

Скачать брошюру
